中温沥青在石墨电极生产中扮演着不可替代的粘结剂和浸渍剂角色。其作用贯穿电极制造的整个热处理流程，最终决定电极的机械强度、导电导热性能和抗热震稳定性。
它的具体作用可以从以下两个核心功能和关键工艺窗口来理解。
一、 核心功能
1. 作为粘结剂：构建骨架的“桥梁”这是中温沥青最重要的作用。石墨电极的原料是煅后石油焦、针状焦等骨料颗粒，它们自身无法成型。中温沥青在混捏环节加入，起到以下作用：塑化成型：中温沥青的软化点适中（通常80-90℃），加热后具有良好的流动性，能充分润湿和包裹骨料颗粒，赋予糊料可塑性，便于在挤压或振动成型中制成特定形状的生坯。原位炭化：生坯在焙烧工序中（1000℃左右），中温沥青发生热分解和热缩聚反应，最终转化为沥青焦。这种原位生成的沥青焦像“胶水”一样，将惰性的骨料颗粒牢固地粘结成一个整体，形成电极的初步骨架。
2. 作为浸渍剂：填补孔隙的“密实剂”在电极一次焙烧后，内部会残留约20%-30%的气孔。为达到高功率或超高功率电极所需的致密度，需要进行浸渍处理：增密增强：将熔融的中温沥青压入电极的开放孔隙中，经过再次焙烧，沥青在孔隙中炭化，显著提高电极的体积密度和机械强度。降低电阻：填充炭化后的沥青焦形成了更致密的导电网络，有效降低了电极的比电阻，这对于需要承载大电流的高功率电炉至关重要。

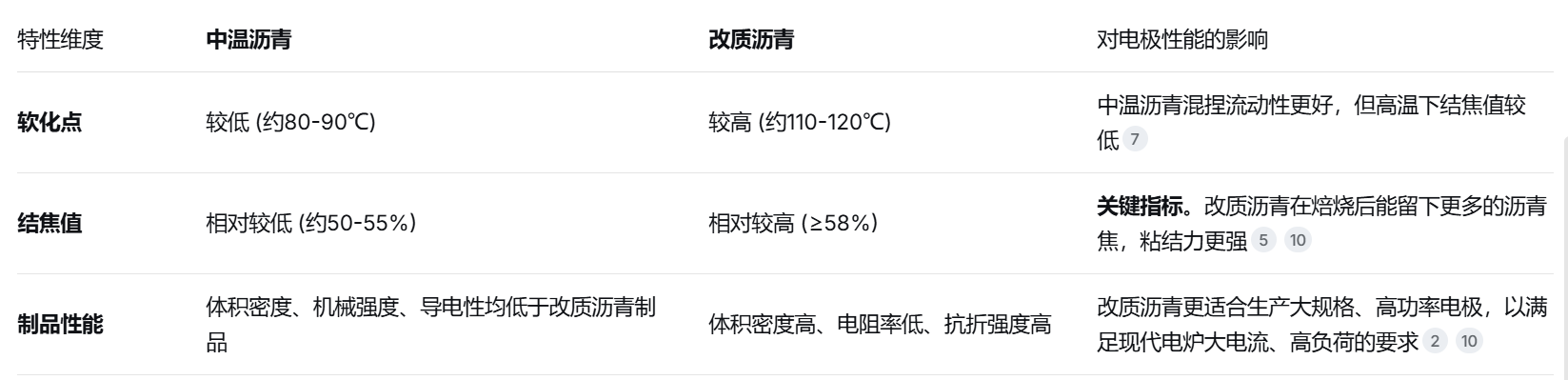

二、 关键性能对比：中温沥青 vs. 改质沥青随着电炉炼钢向高功率、超高功率发展，许多厂家倾向于使用改质沥青。通过对比可以更清晰地界定中温沥青的性能边界：
结论：对于普通功率石墨电极，中温沥青因其良好的流动性和成本优势仍被广泛使用；而在超高功率电极制造中，中温沥青通常仅作为稀释剂或调粘组分，主体粘结剂已升级为改质沥青。
三、 工艺行为的微观机制在焙烧升温过程中，中温沥青的行为直接影响生坯是否成为废品：软化与流动（100℃-200℃）：沥青熔化成流体，在毛细管力作用下在骨料间迁移和重分布。热解与缩聚（200℃-450℃）：轻组分挥发，发生脱氢和缩合反应，体系逐渐由液态转变为固态的半焦。炭化与收缩（450℃以上）：半焦进一步致密化，形成具有三维网络结构的沥青焦炭骨架，完成对骨料的固定。风险提示：若升温速度控制不当，沥青热解产生的气体若无法顺利逸出，会导致生坯产生“裂纹”或“膨胀”，这是焙烧工序的主要废品来源之一。
四、 总结中温沥青在石墨电极中的作用是结构性的而非功能性的填料。它通过粘结构建骨架，通过浸渍消除缺陷。尽管在高性能电极领域其性能极限正被改质沥青突破，但它在电极制造工艺中的物理化学作用机理（流动、润湿、炭化、收缩）是理解所有炭素材料热处理工艺的基础。
河北九用新能源科技有限公司稳定经营改质沥青 中温沥青 高温沥青 沥青粉 焦粉 焦粒 工业萘 精萘
当前位置：
